ブログ

2017.07.14

'87 BMW 635CSi (E24) ATクーラントパイプ交換

Nさんの '87 BMW635CSi (E24) 、


前回、ATクーラントパイプ、ホース部分からATFが噴出したところまででした。

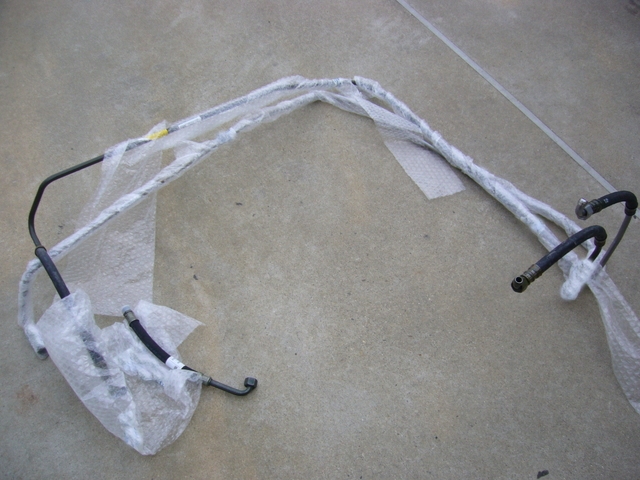

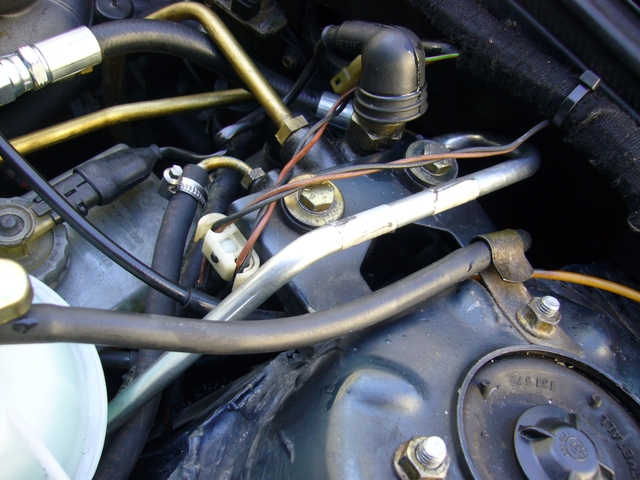

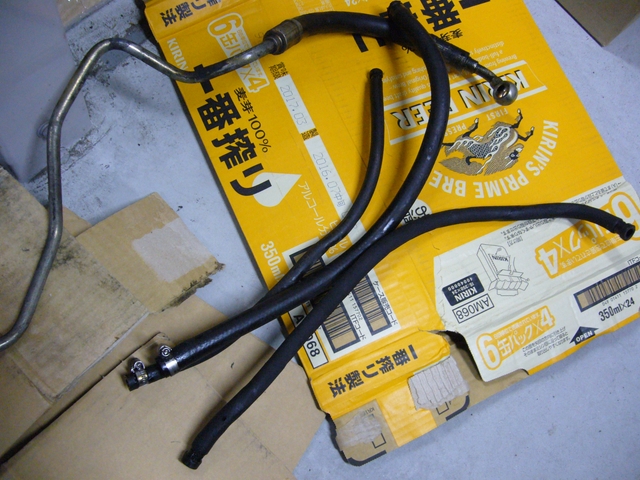

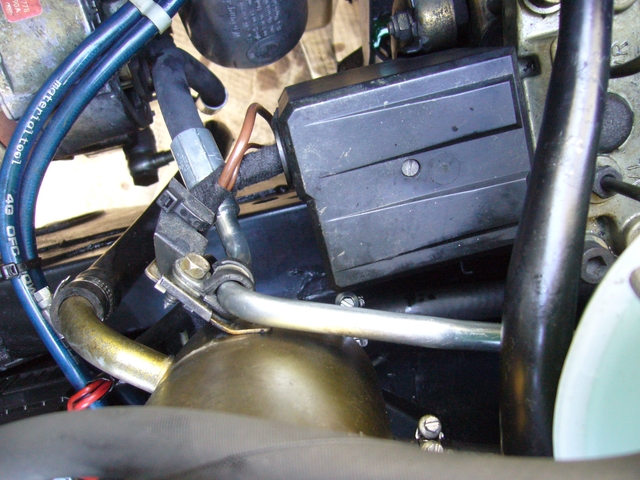

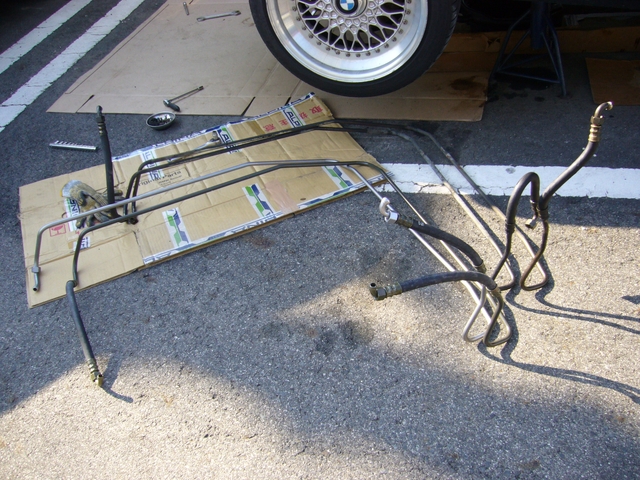

今回は、ATクーラントパイプを3本とも交換します。

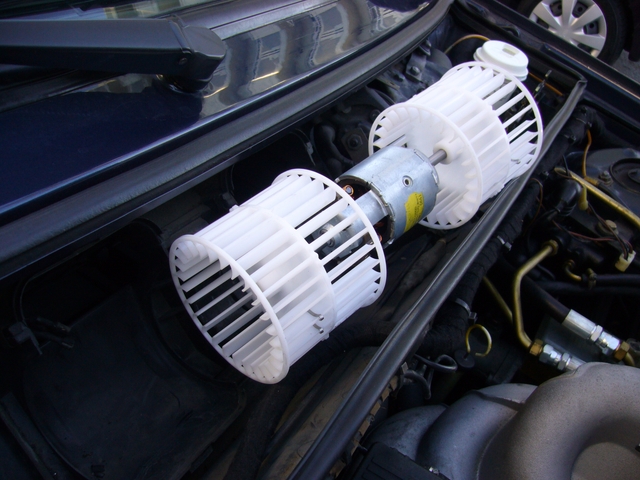

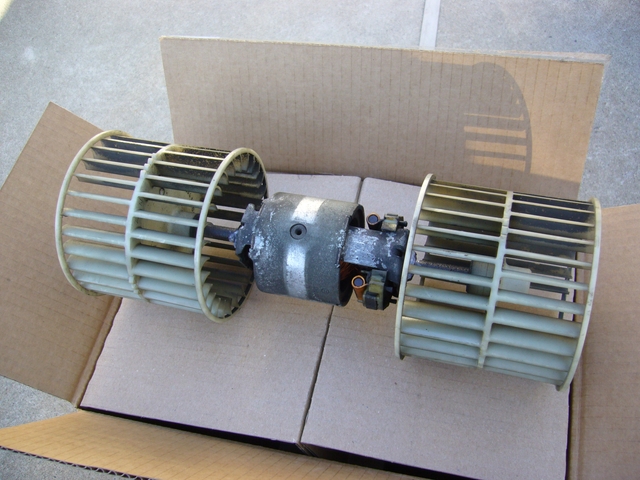

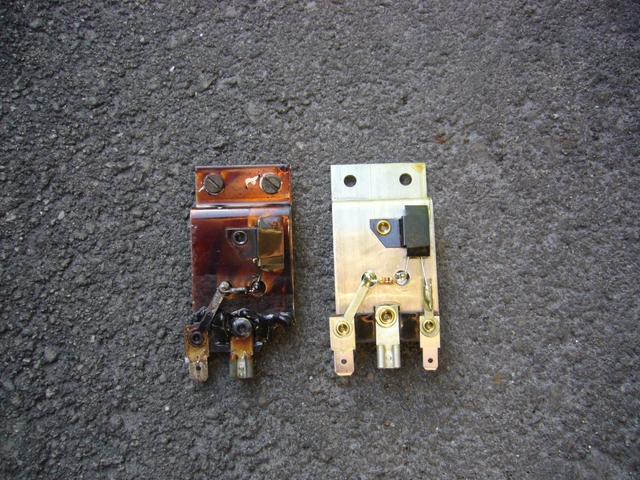

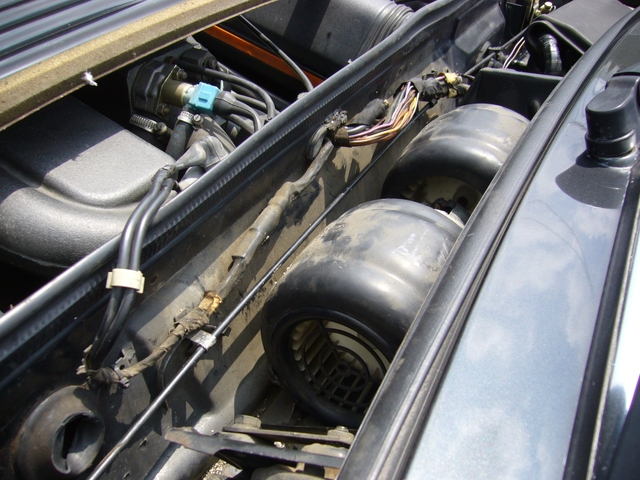

次は、ヒーターブロアファンとレジスター交換です。 ブロアファンが固着して動かなくなっていました。

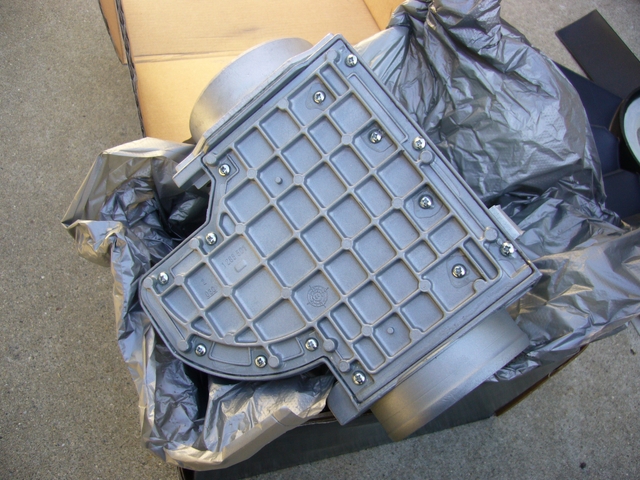

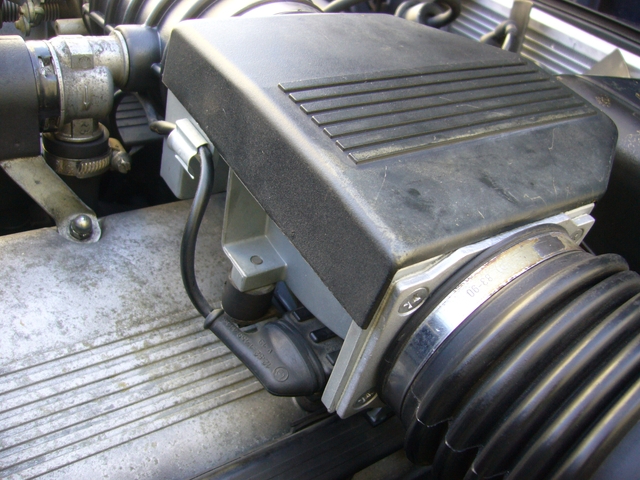

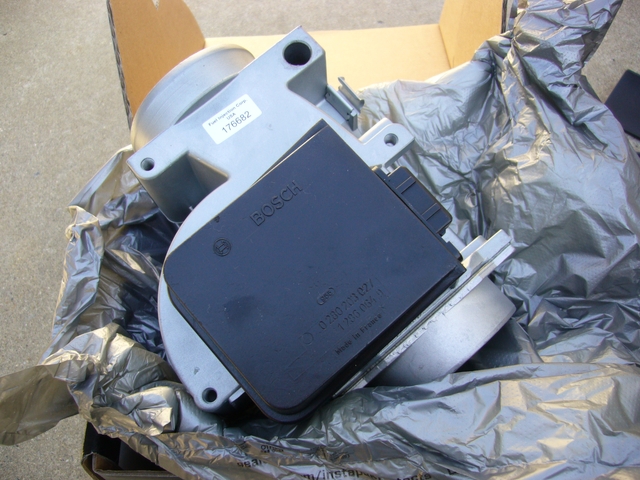

アイドリングが不調になる時があるようで、エアフロも交換します。

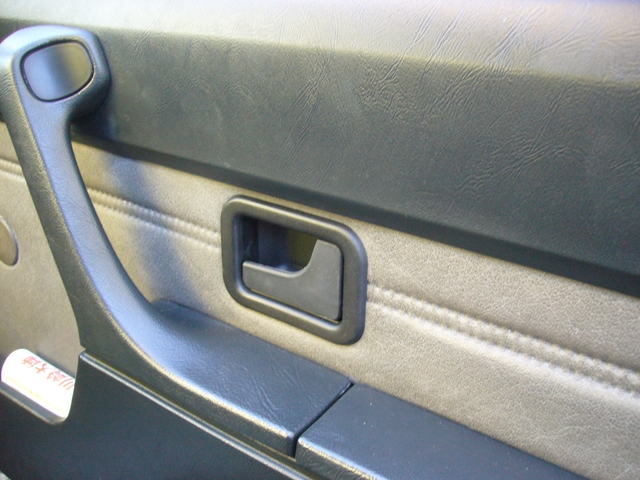

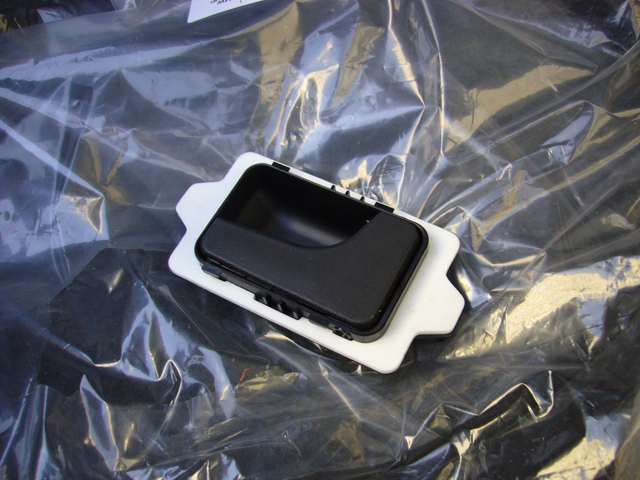

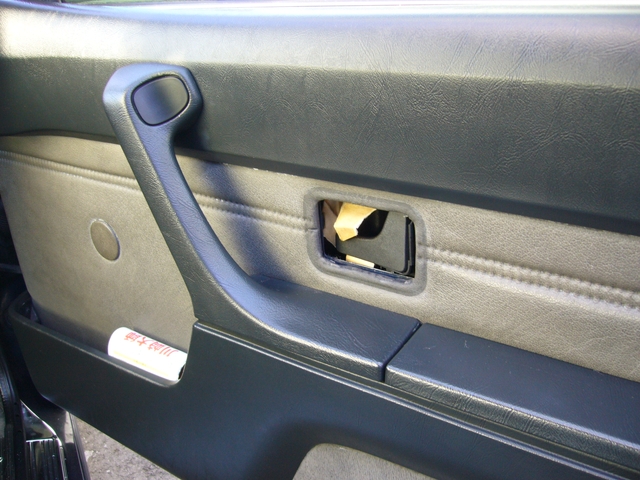

以前から動きが悪かった助手席側オープナー、ついに折れたようですので新品に交換します。

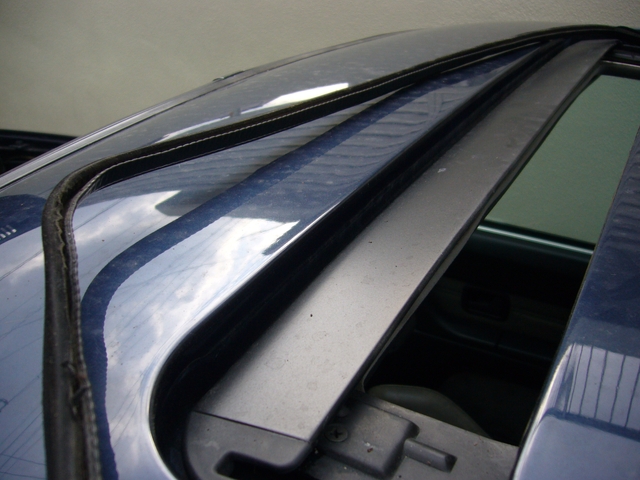

切れかかっていたスライディングルーフのシーリングも新品に交換します。



つづく


'87 BMW 635CSi (E24) ATクーラントパイプ交換 でした。


13:05 投稿 :Ra-i-ra



2017.07.13

'87 BMW 635CSi (E24) P/Sプレッシャーホース交換

Nさんの '87 BMW635CSi (E24) 、


'87 BMW635CSi (E24) メンテナンス 2 プレッシャーホース製作 にてP/Sプレッシャーホースを製作・交換しました。

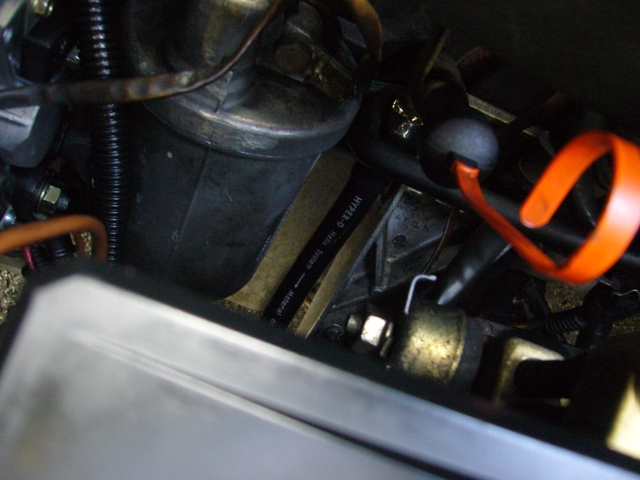

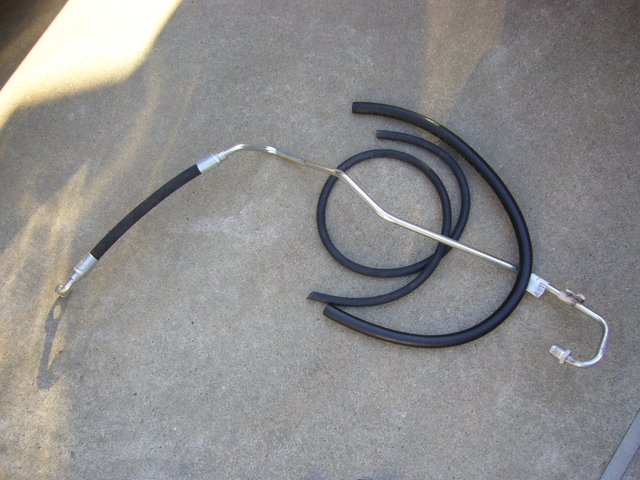

今回は、まだ交換してないP/SプレッシャーホースとP/Sホースを交換します。

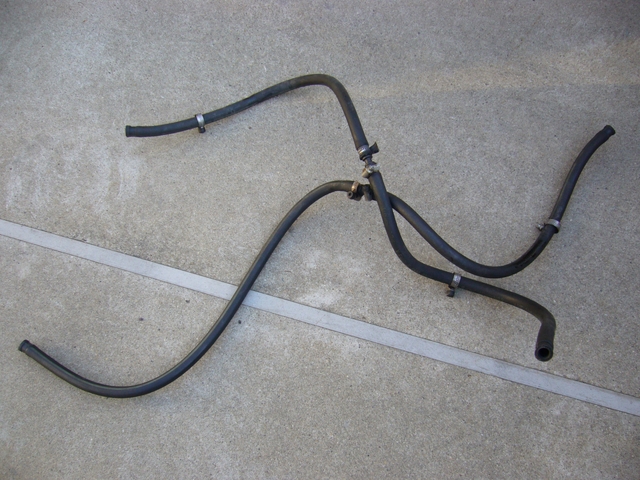

P/Sホースを外して、用意した新品ホースと交換します。




交換後、ATFを補充してエア抜きします。

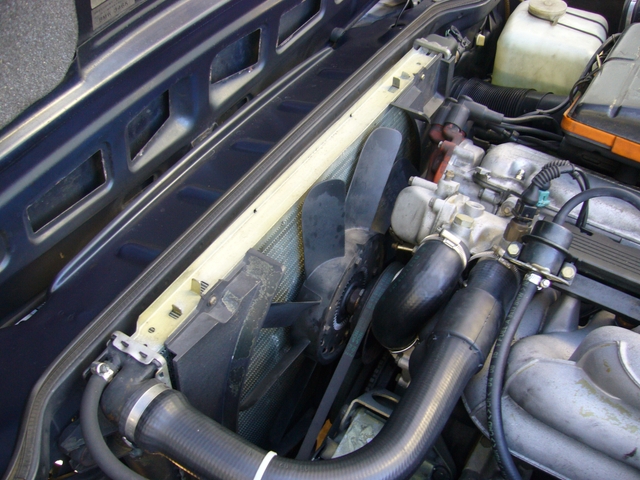

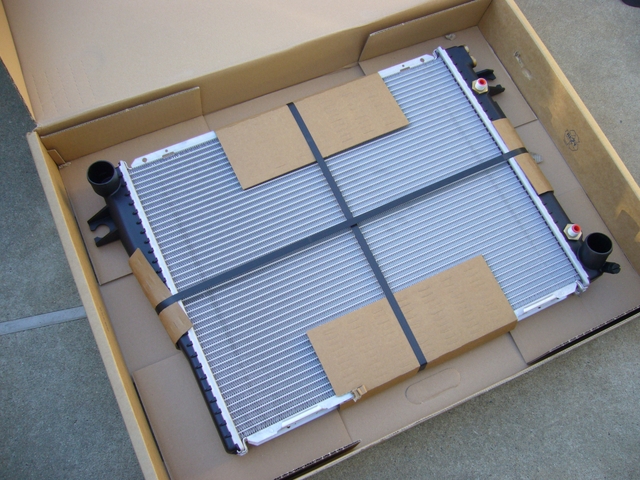

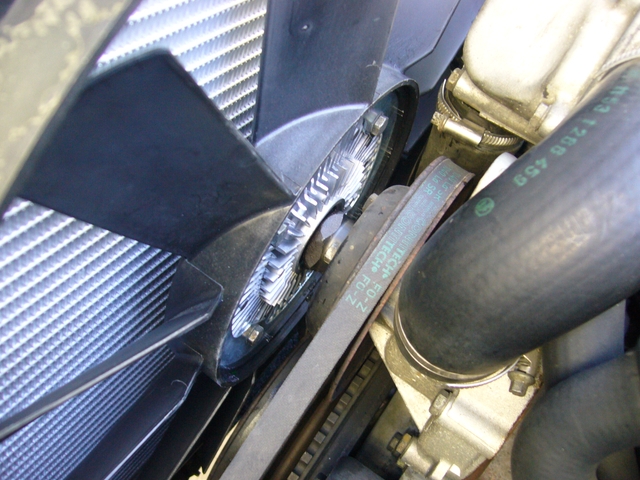

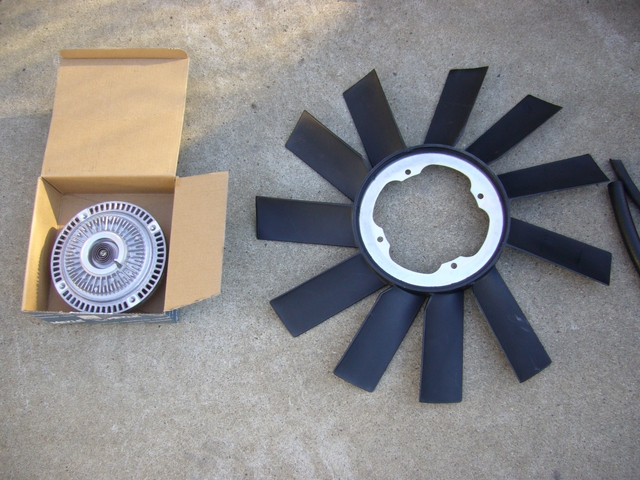

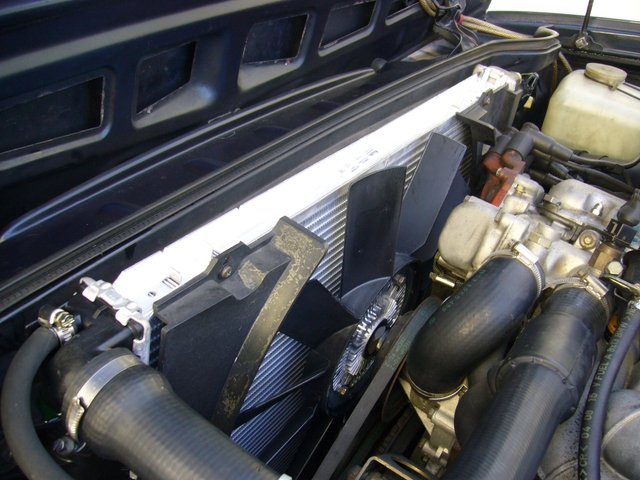

次は、ラジエター・ファンカップリングを交換します。



交換後、LLCを補充してエア抜きをしている最中にトラブル発生。

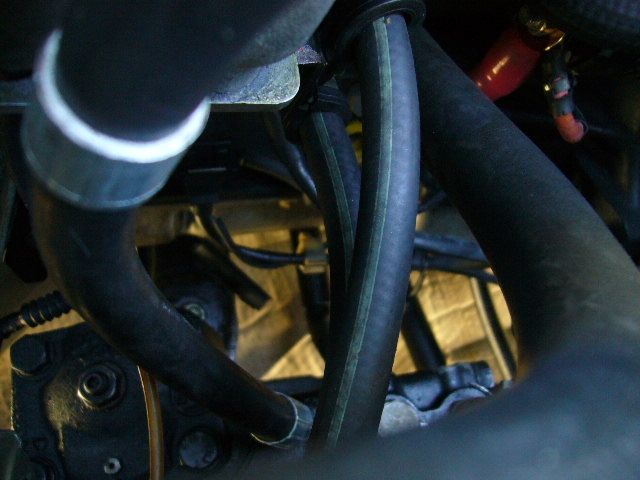

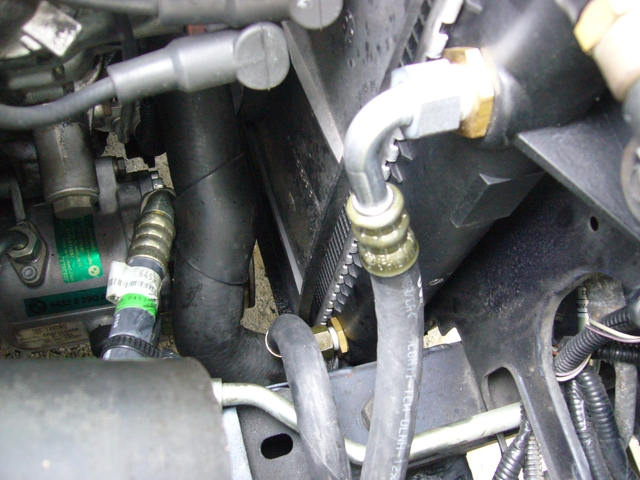

ATからラジエターへと繋がるIN/OUTの2本のATホースが損傷していて、ここからATFが噴出してきました。 作業は一旦中断します。



'87 BMW 635CSi (E24) P/Sプレッシャーホース交換


11:56 投稿 :Ra-i-ra



2017.07.12

'87 アルピナB7ターボ/1 クーペ (BMW E24) クーラー整備完了

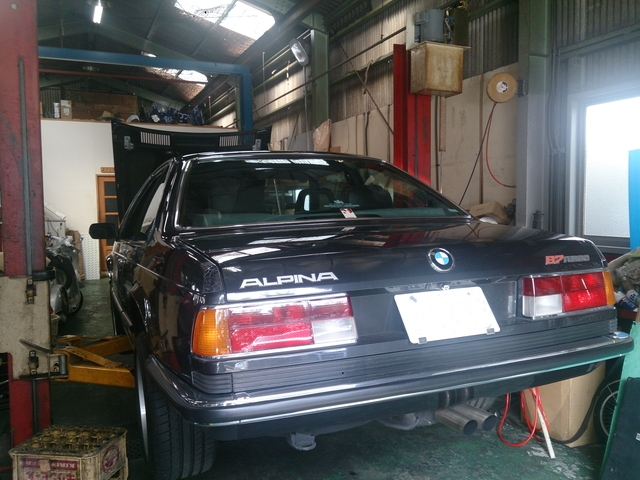

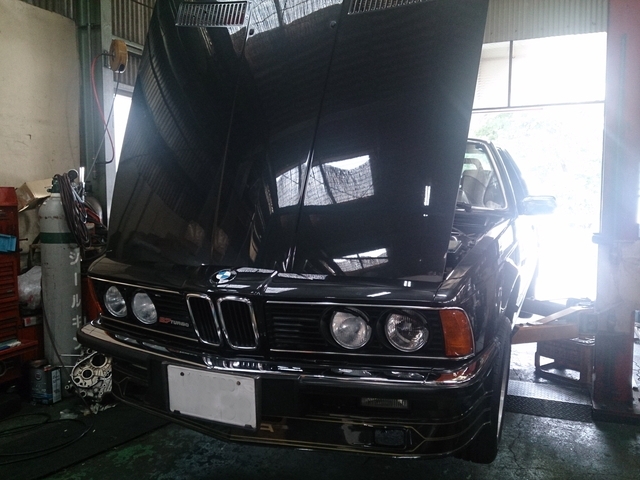

TBZさんの '87 アルピナB7ターボ/1 クーペ (BMW E24 TYPE)


前回、エバポレーター&エキスパンションバルブを新品交換して、クーラーパイプを外したところまででした。


今回は、錆を除去したALPINA専用部品の低圧クーラーパイプと高圧クーラーパイプを取付します。

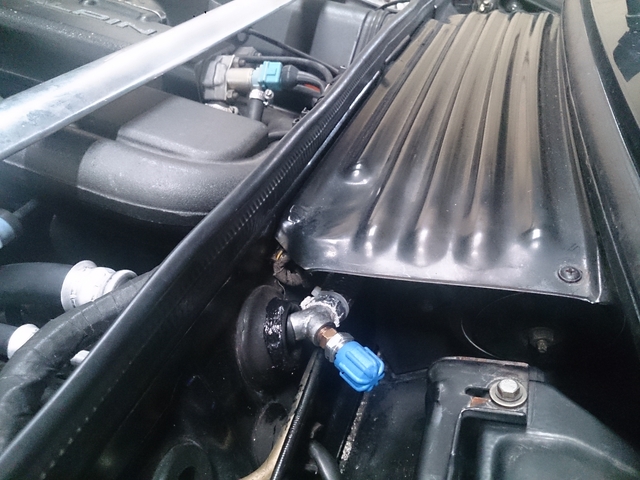

真空引き&134aクーラーガスによるガスチャージを行います。 そしてクーラーの効きを点検・・・

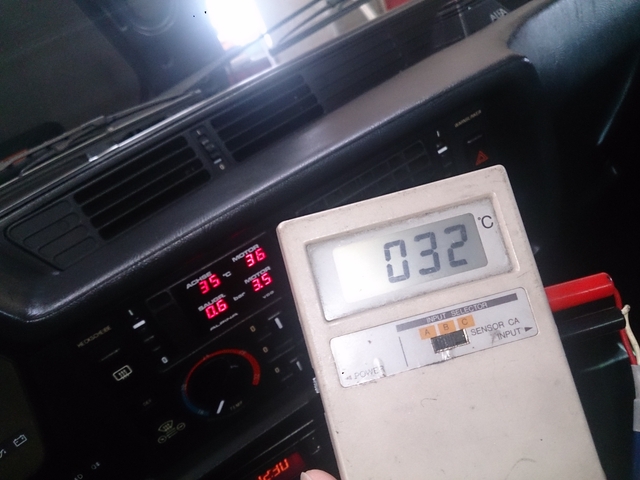

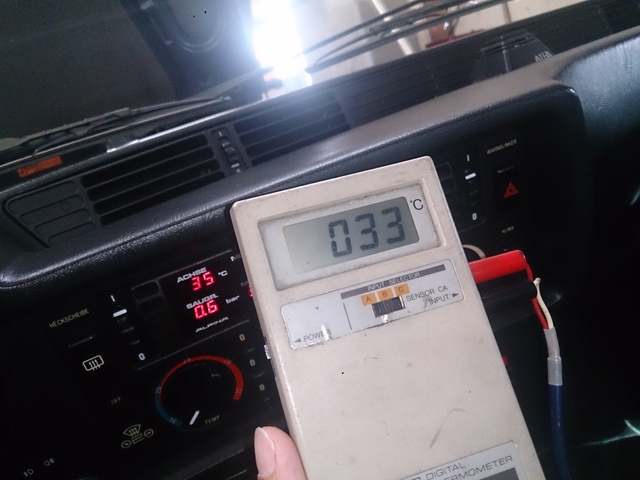

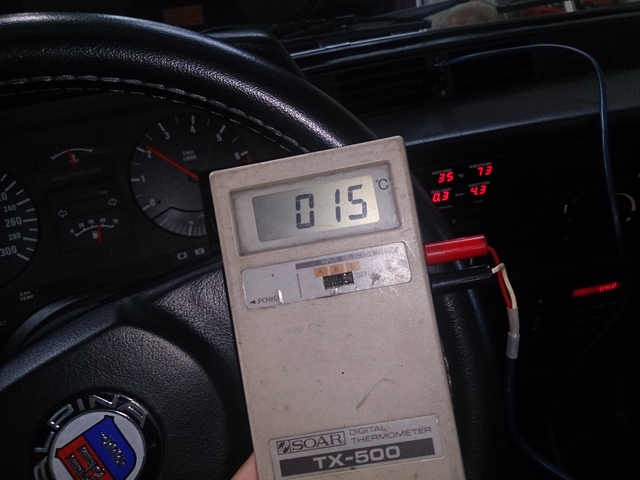

徐々にクーラーが効きだすと温度も下がっていきます。

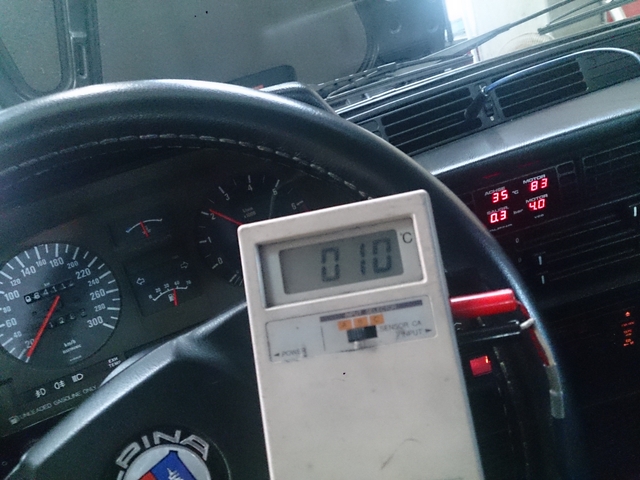

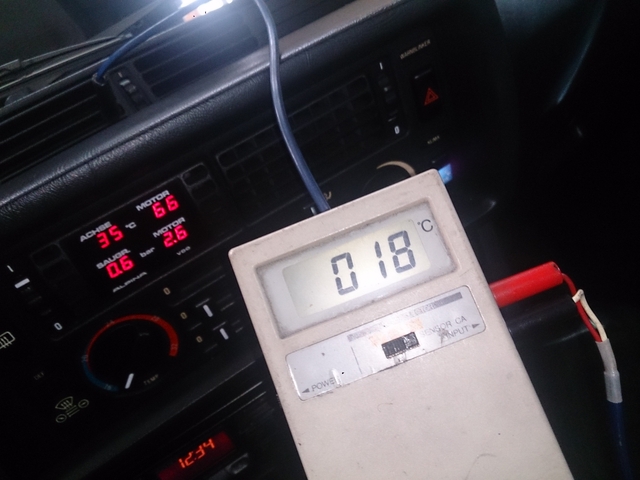

小型コンデンサーひとつにしては上出来、10℃まで下がりました。 大型コンデンサーの場合は8℃までは下がります。

アルピナB7ターボ/1 クーペ (BMW E24) クーラー整備完了です。




'87 アルピナB7ターボ/1 クーペ (BMW E24) クーラー整備完了 でした。


13:31 投稿 :Ra-i-ra



2017.07.08

'87 アルピナB7ターボ/1 クーペ (BMW E24) エバポレーター&エキスパンションバルブ交換

TBZさんの '87 アルピナB7ターボ/1 クーペ (BMW E24 TYPE)


前回、クーラーコンデンサー、リキッドタンク、クーラーホース製作まで行いました。

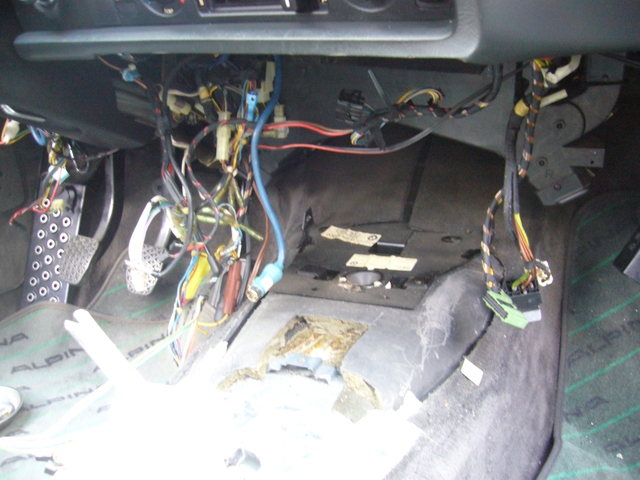

今回は、クーラーユニットです。

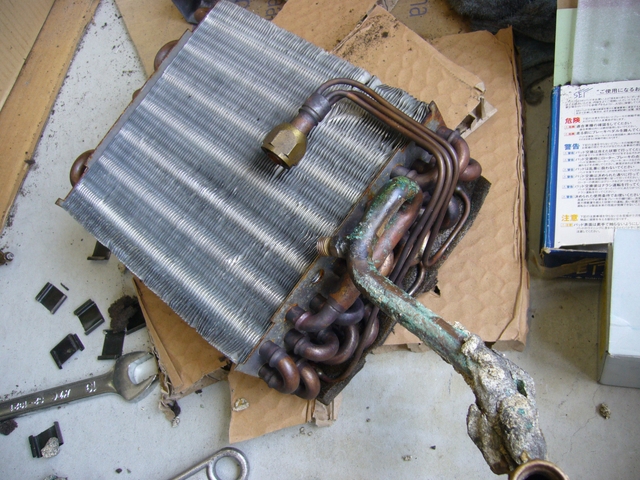

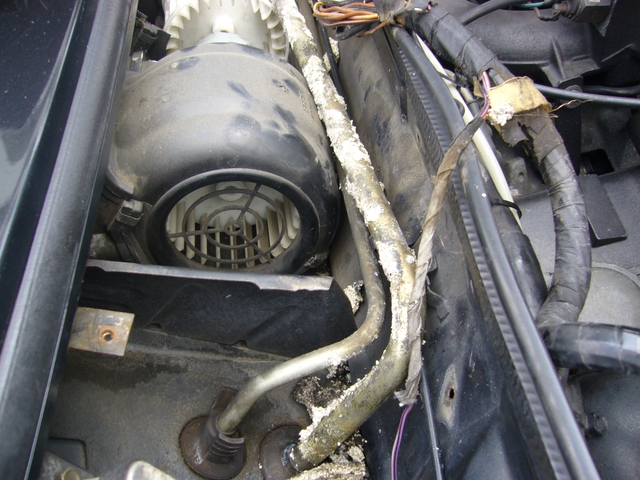

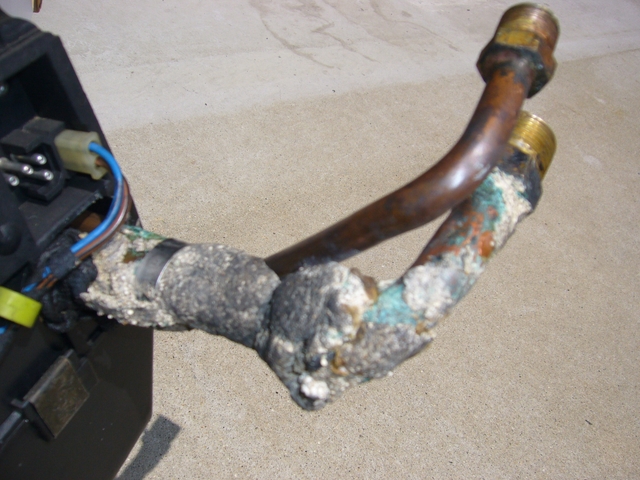

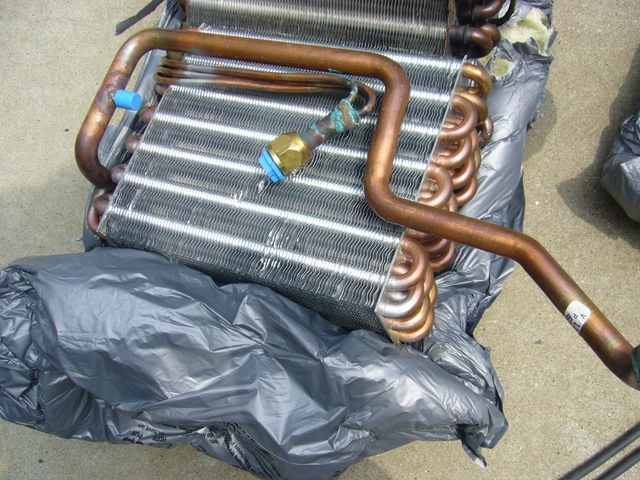

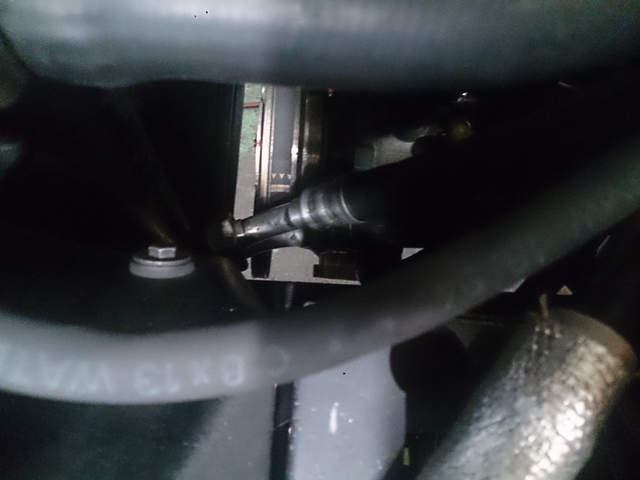

エバポレーターのパイプです。配管内に長くガスが注入されていなかったため、想像できていましたがかなり錆ています。

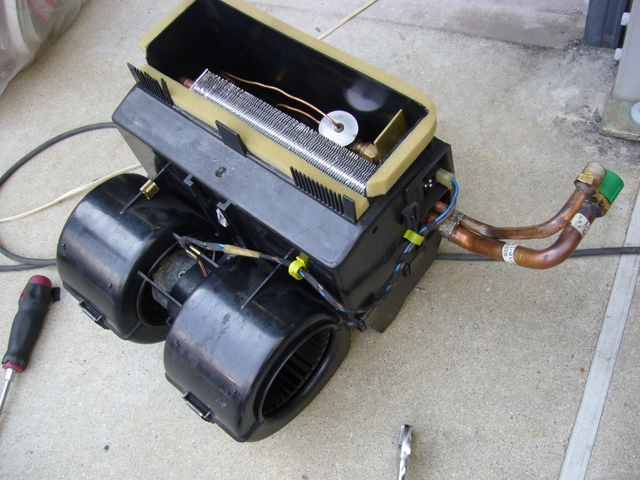

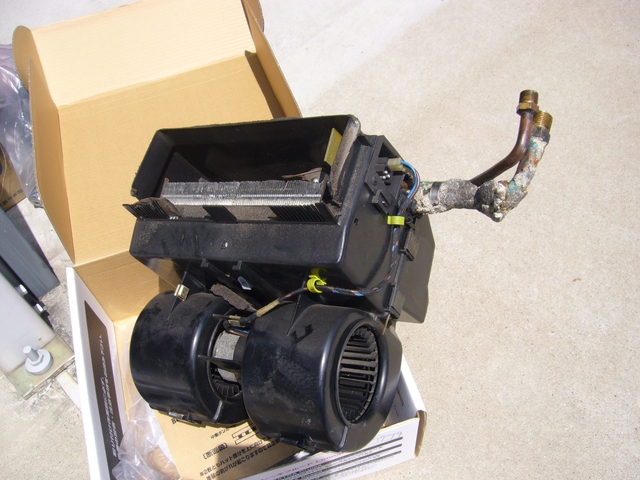

エバポレーターとエキスパンションバルブは新品交換します。

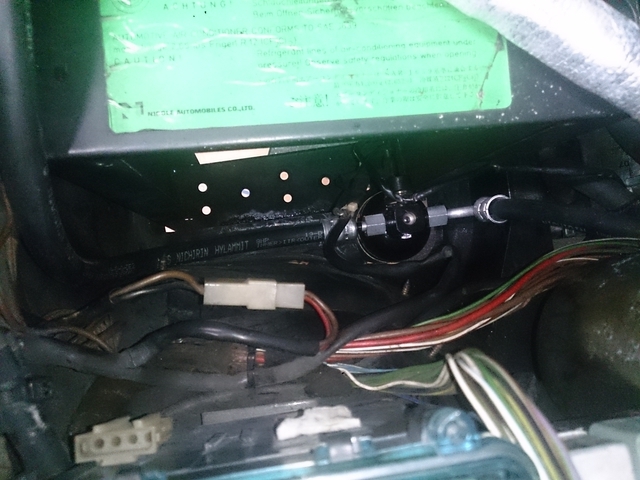

クーラーユニットを組み込んで、次はクーラーパイプを外します。 いろいろ工夫されています。

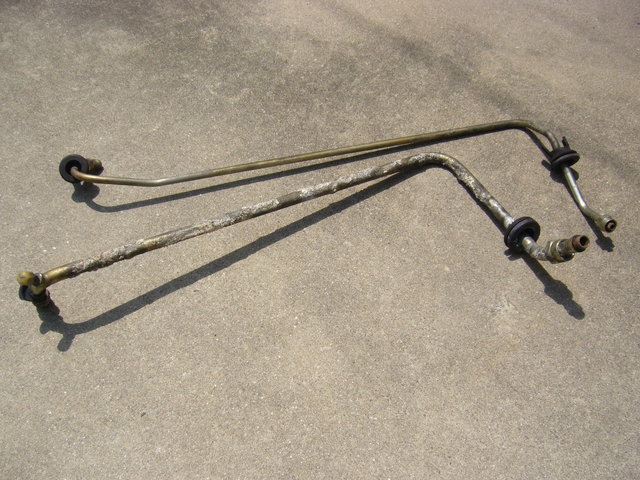

低圧クーラーパイプと高圧クーラーパイプです。これもALPINA専用部品です。廃盤になっています。

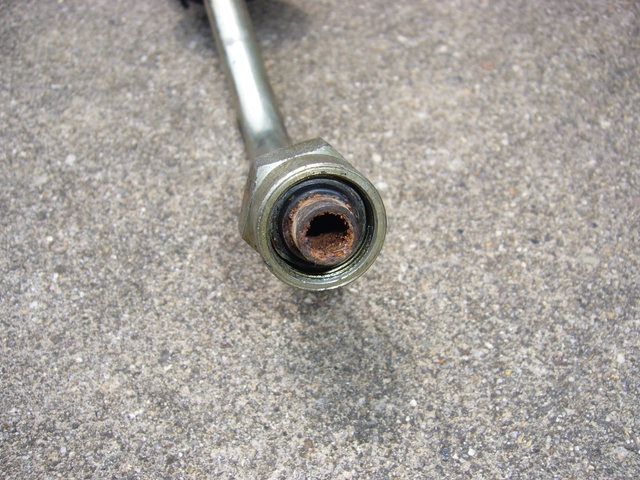

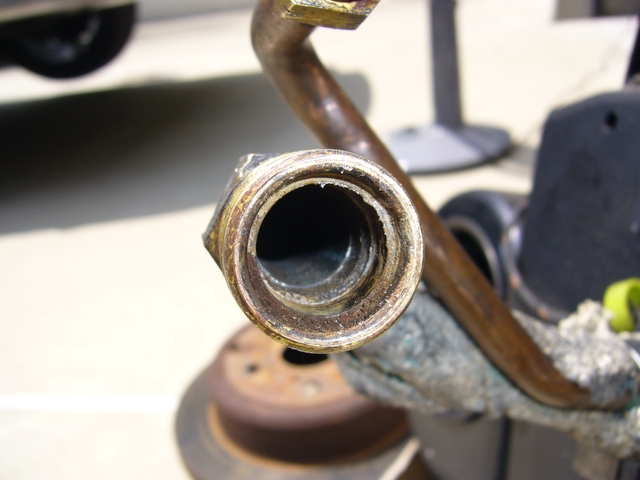

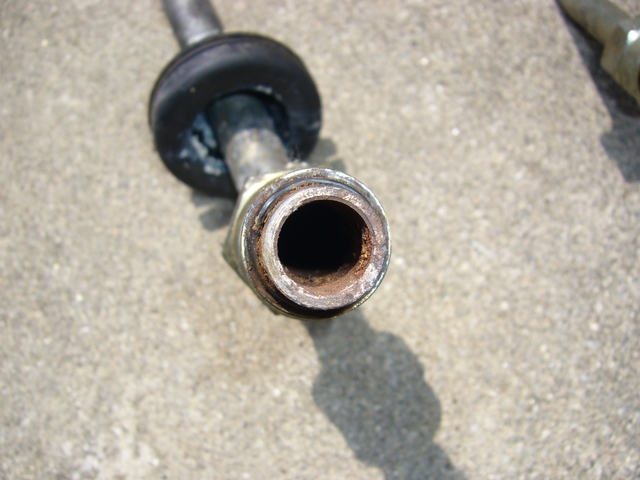

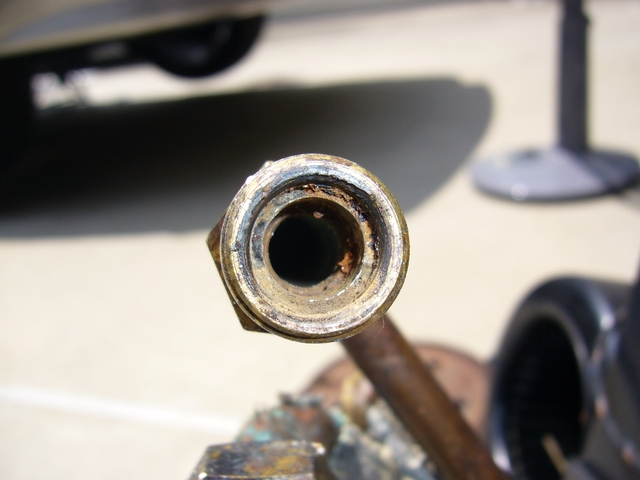

外して口を確認してみると、、、エバポレーターのパイプより錆びています。想像していましたがここまで錆びているとは思いませんでした。



本来でしたら新品に交換したいところですが、廃盤では仕方ありません。できる限り錆を除去する方法で対応します。



つづく



'87 アルピナB7ターボ/1 クーペ (BMW E24) エバポレーター&エキスパンションバルブ交換 でした。


10:54 投稿 :Ra-i-ra



2017.07.06

'87 アルピナB7ターボ/1 クーペ (BMW E24) クーラーコンデンサー製作

TBZさんの '87 アルピナB7ターボ/1 クーペ (BMW E24 TYPE)


'87 アルピナB7ターボ/1 クーペ (BMW E24 TYPE)  クーラー整備 序章 から数年経過。


クーラー回りを一新するため、エンジンルーム内クーラーコンデンサーを取外してありました。


元々、このアルピナB7ターボ/1クーペ (BMW E24) は、クーラーコンデンサーはフロントグリルとエンジンルーム内の計2個のコンデンサーを使用しています。


ALPINA専用部品のコンデンサーは既に廃盤。 今回はフロントグリル側のコンデンサーを製作します。


ターボ車ですのでインタークーラーがあります。


グリル側には他のアルピナやBMW E24のように大型のコンデンサーを取付できません。


そのためにアルピナB7ターボにはエンジンルーム側にもコンデンサーを増設してあります。


エンジンルーム側のコンデンサーも製作する予定でしたが、予算上無理と判断してこちらはなしで、グリル側コンデンサーのみでクーラーを効かせるようにします。

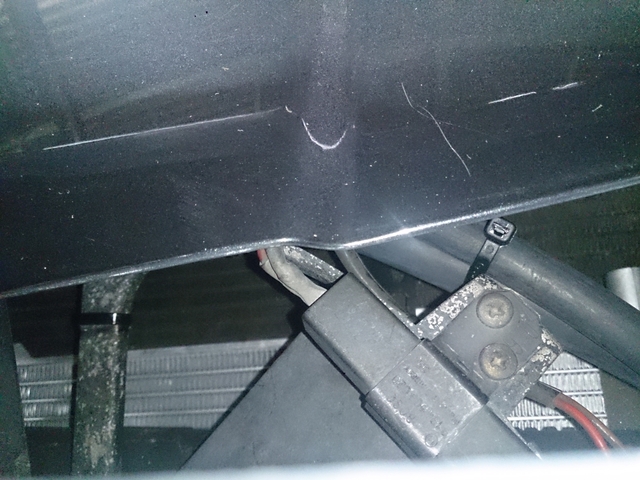

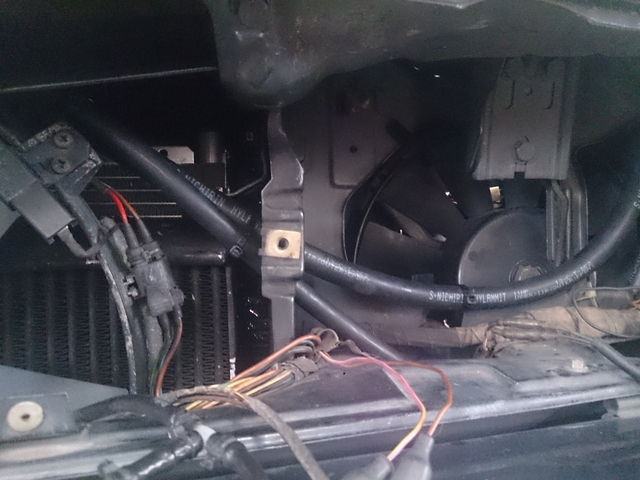

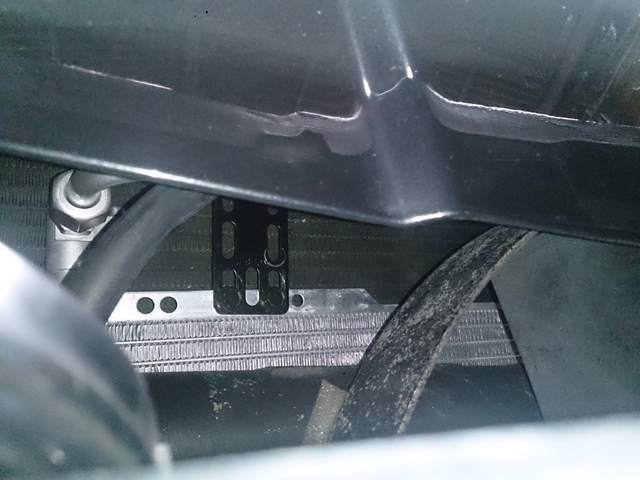

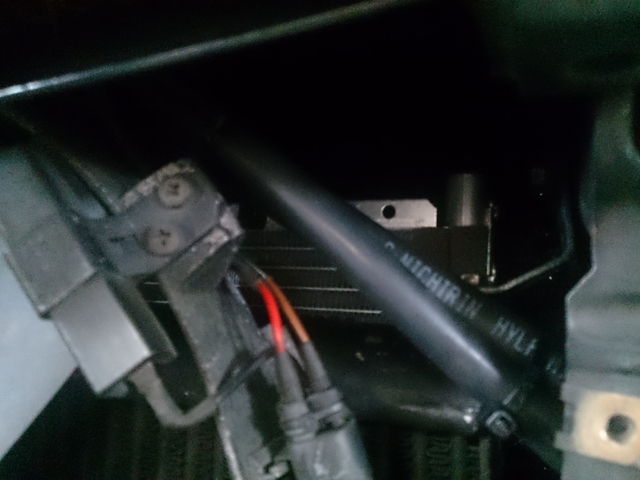

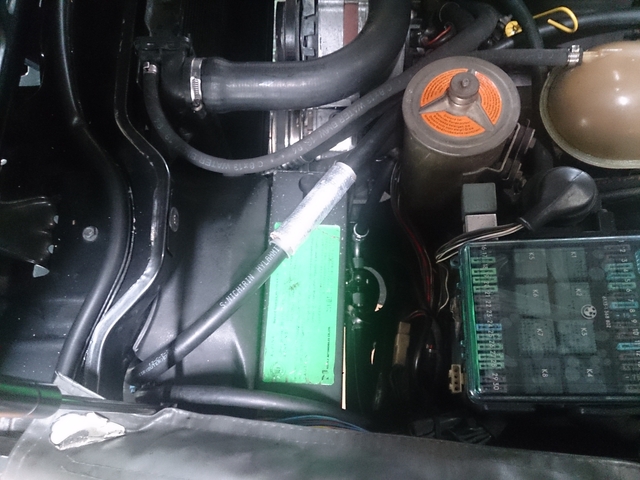

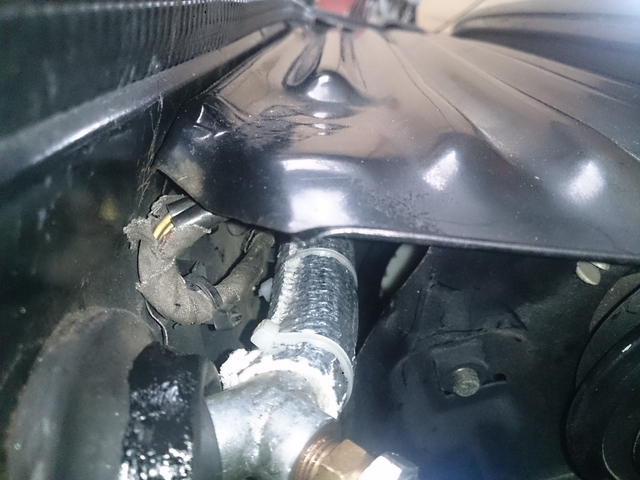

製作したクーラーコンデンサーを取付しました。



最大限スペースを活用して製作したコンデンサーでも小型です。 猛暑の車内を強力に冷やすことは期待できませんが、日常使用では冷気を感じるようになるはずです。

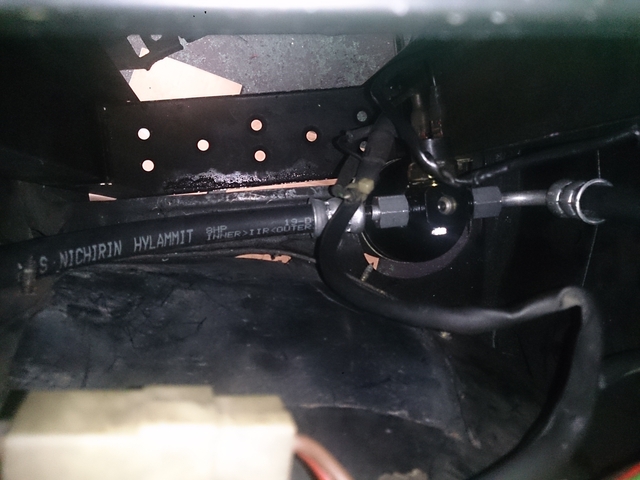

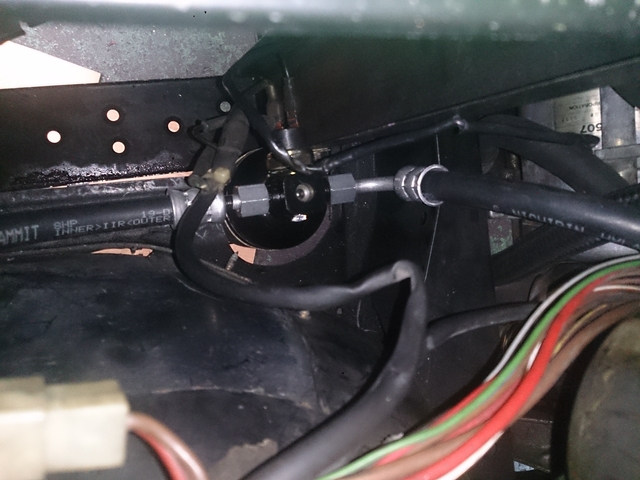

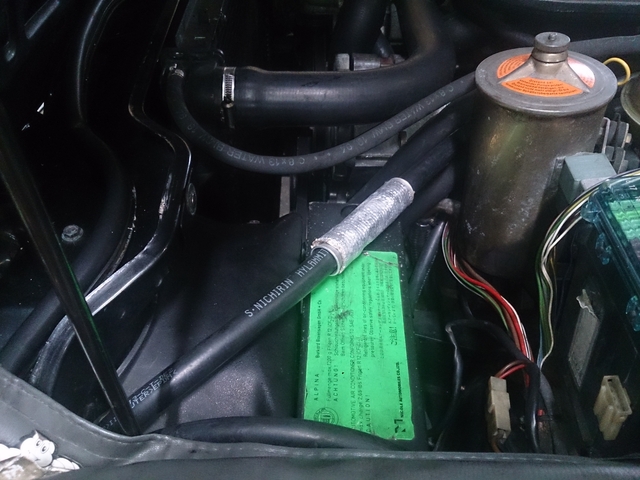

こちらはリキッドタンク。 ALPINA専用部品は既に廃盤ですので他の車種のものを使用します。

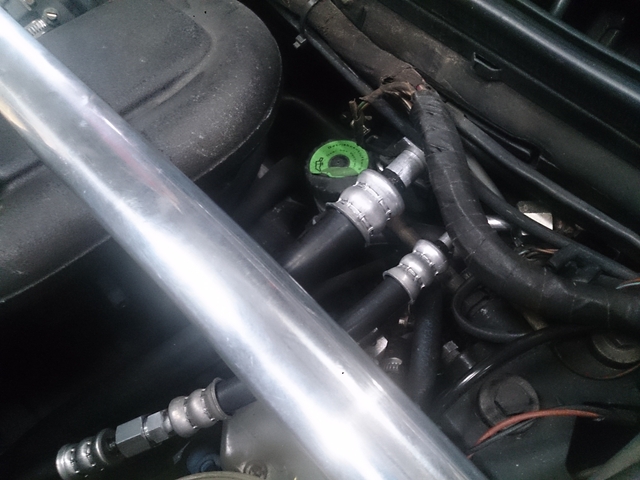

リキッドタンク交換と共に、レトロフィットキットにより134aクーラーガスへ変換。 クーラーホースもアルピナB7ターボ専用品として製作します。



エンジンルーム側コンデンサーハウジングはリキッドタンクを固定するためと、見た目オリジナル感を損なわないようにするため残します。



コンデンサーハウジングと左ヘッドライト裏側に位置する電動コンデンサーファンは電源を入れずに残してあります。
こちらもオリジナル感を損なわないようにするためです。

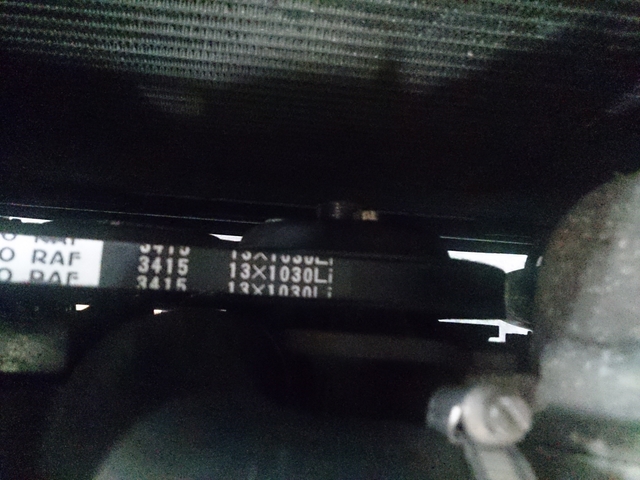

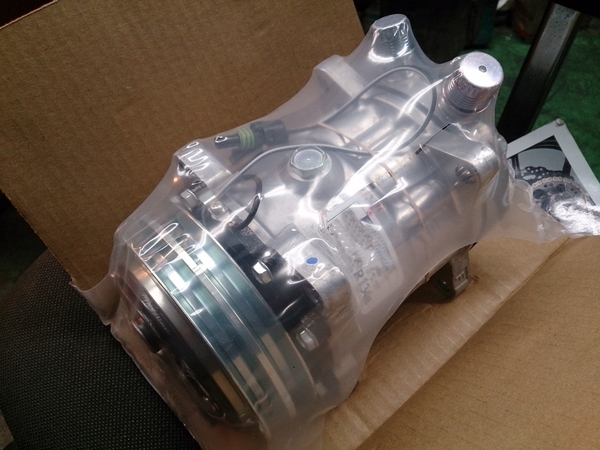

ACコンプレッサー&クーラーベルトもアルピナB7ターボ専用品です。 コンプレッサーは既に廃盤です。



この新品ACコンプレッサーは価格約17万円ほど、クーラーベルトは約12,000円ほどです。

つづく



'87 アルピナB7ターボ/1 クーペ (BMW E24) クーラーコンデンサー製作 でした。


16:04 投稿 :Ra-i-ra



2017.07.05

'87 BMW M535i (E28) オリジナルワンオフ・ステンレスマフラー 完成

BMW E28 M535i用 ステンレスタコ足から繰り出される2本のステンレスパイプ。


高性能メタルキャタライザーを2個並列使用。



2本のステンレスパイプはそのままサイレンサーへとつながります。



音質はステンレスマフラー特有、M30エンジンがさらに進化したかのように感じることでしょう。


2本のマフラーエンドは好みでカット。


音量は大き過ぎず、小さ過ぎず。


エンジンの吹き上がりの良さ、そしてパワーアップ感が体験できるスペシャルマフラー&ステンレスタコ足。


純正マフラーではパワーロスしていたBMW M30エンジンの本来の良さを引き出す。


まさに ”スペシャル” という呼び名がふさわしい ”BMW E28 M535i用 オリジナルワンオフ・ステンレスマフラー ” 。


この'87 BMW M535i (E28)、走らせる悦びが堪能できる一台となったことでしょう。



(音楽入りですので夜間は音量にご注意ください。)





(音楽入りですので夜間は音量にご注意ください。)





(注意: マフラー音をそのまま入れてありますので、夜間にご視聴される場合は音量にご注意ください。)





'87 BMW M535i (E28) オリジナルワンオフ・ステンレスマフラー 完成 でした。


16:07 投稿 :Ra-i-ra



2017.07.01

'87 BMW M535i (E28) オリジナルワンオフ・ステンレスマフラー製作 episode 3

Hさんの、'87 BMW M535i (E28)


完成目前の、 ”BMW E28 M535i 用 オリジナルワンオフ・ステンレスマフラー ” 全体の様子です。


純正エキマニから"BMWアルピナ(ALPINA) 用 ステンレス・エキゾーストマニホールド" へ変更して、ステンレスパイプ50φ 2本のパイプへとつながります。



メタルキャタライザーを2個使用。  高性能スポーツメタル触媒を並列で2個使用します。



ステンレスパイプ50φは2本のまま後方のサイレンサーへとつながります。



音量は純正マフラーよりは少し大きい程度です。 今回はサブサイレンサーを使用せず、メインサイレンサーのみで製作しました。



車両側とミリ単位の取付位置調整を行います。



好みに応じてマフラーエンドの /カットを行います。今回は、/カットではなく垂直にカットです。



”BMW E28 M535i 用 オリジナルワンオフ・ステンレスマフラー ” もうすぐです。



つづく


'87 BMW M535i (E28) オリジナルワンオフ・ステンレスマフラー製作 episode 3 でした。


16:53 投稿 :Ra-i-ra



2017.06.29

'87 BMW M535i (E28) オリジナルワンオフ・ステンレスマフラー製作 episode 2

Hさんの、'87 BMW M535i (E28)


BMWアルピナ(ALPINA)用 オリジナルワンオフ・ステンレスマフラーを製作、フロントマフラーからリヤマフラーまでオールステンレスでの製作となります。

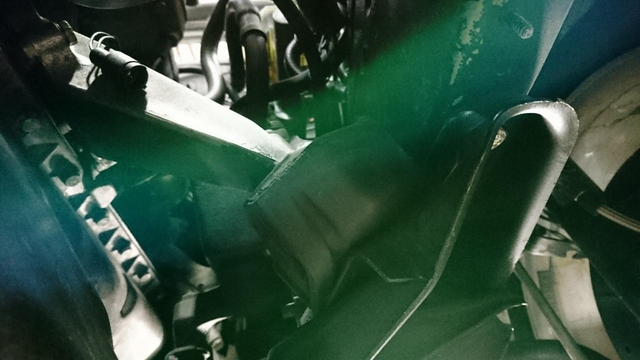

前回エンジンマウントの劣化を発見しましたので、新品に交換します。



製作したサイレンサーの位置決めをします。



メタルキャタライザーとステンレスタコ足も位置決めします。

今回製作するマフラーは、触媒を2つ装着して2本のままサイレンサーへと繋ぎます。 中間で1本になるマフラーではありません。



ステンレスパイプを慎重に溶接、一本一本を丁寧につなげていきます。



BMW E28 M535i らしく素晴らしく、走らせる悦びが堪能できる一台になるように仕上げます。

つづく



'87 BMW M535i (E28) オリジナルワンオフ・ステンレスマフラー製作 episode 2 でした。


11:44 投稿 :Ra-i-ra



2017.06.28

'87 BMW M535i (E28) オリジナルワンオフ・ステンレスマフラー製作 episode 1

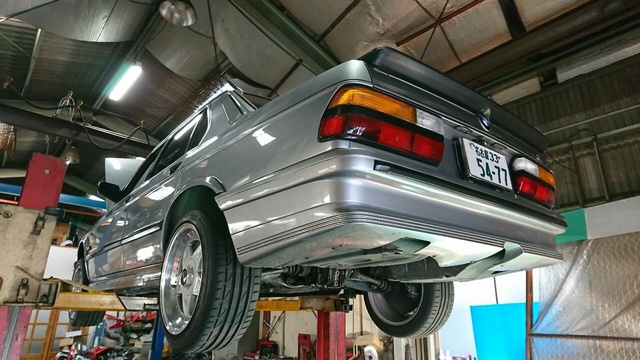

Hさんの、'87 BMW M535i (E28)


純正マフラーを修正に修正を重ねてきて、何とか今まで使用されてきたようですがもはや限界の状態でした。


今回は、BMWアルピナ(ALPINA)用 オリジナルワンオフ・ステンレスマフラーを製作します。


それに伴い、エキゾーストマニホールドもBMWアルピナ(ALPINA) 用 ステンレス・エキゾーストマニホールド に変更します。

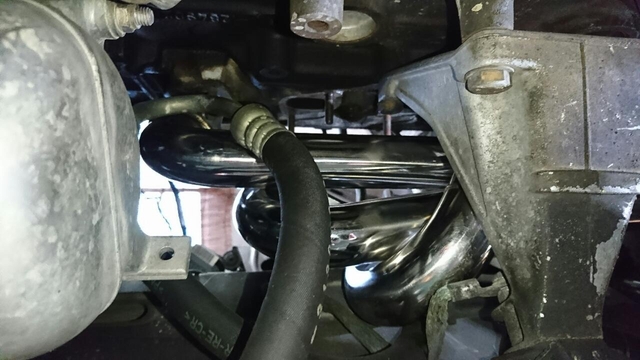

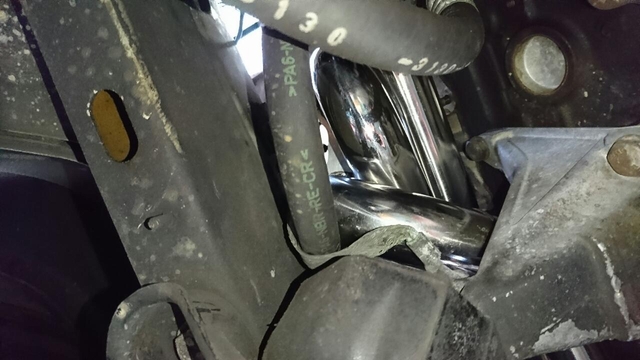

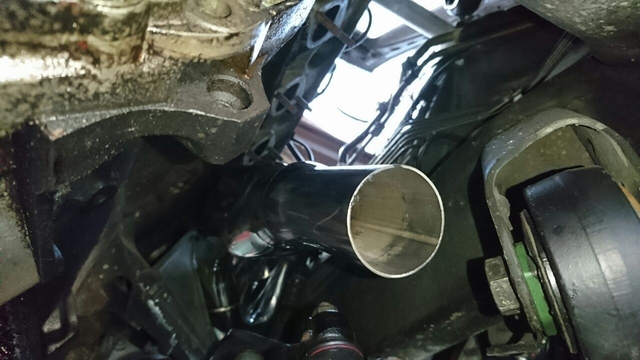

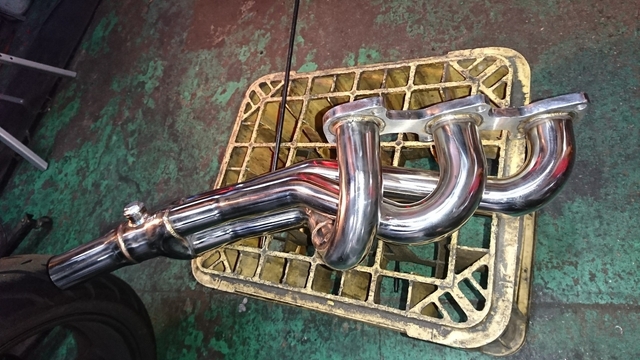

純正エキマニを外して、ステンレスタコ足を合わせていきます。

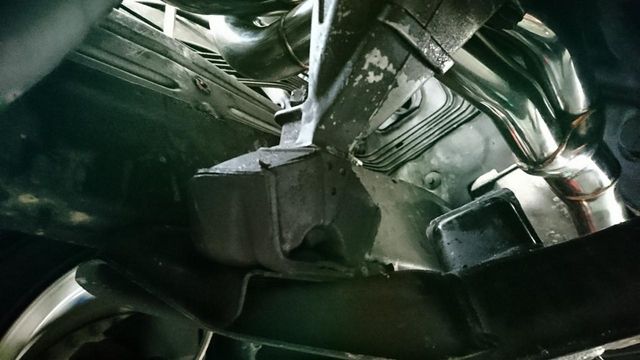

エンジンマウントの劣化を発見しましたので次回交換します。

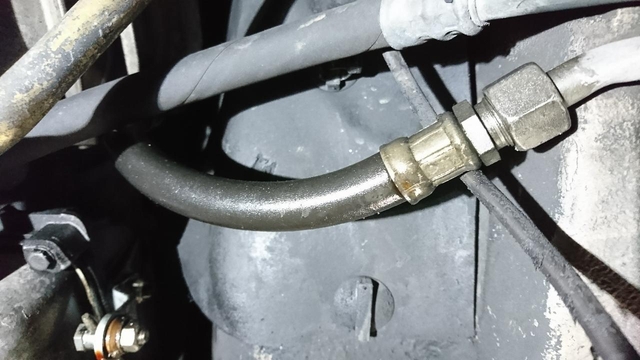

ATホースからの漏れも発見、これも次回交換します。

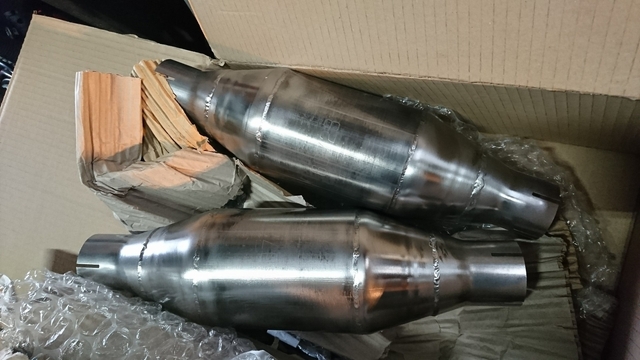

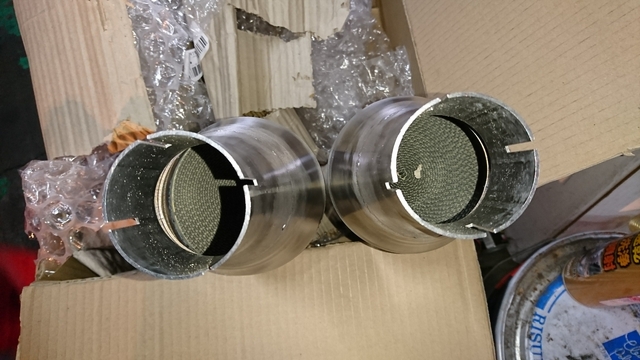

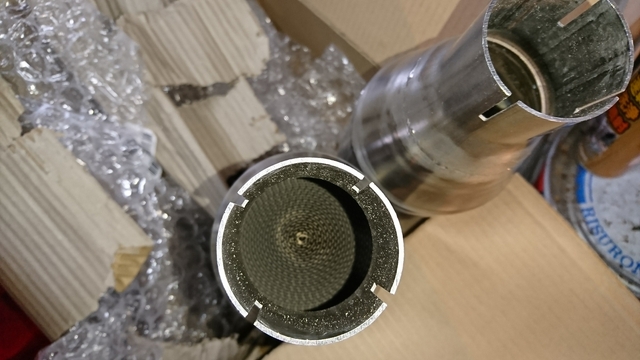

外国製スポーツキャタライザーです。 高性能のこのスポーツメタル触媒を並列で2個使用します。



BMW E28 M535i らしい、走らせる事が楽しくなる一台になるように仕上げます。

つづく


'87 BMW M535i (E28) オリジナルワンオフ・ステンレスマフラー製作 episode 1 でした。


17:58 投稿 :Ra-i-ra



2017.03.16

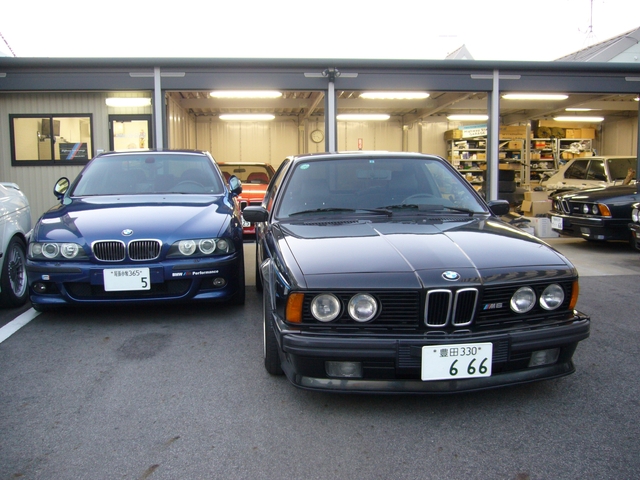

'88 BMW M6 (E24) 後期型 ハイパフォーマンス・アーシングセット取付

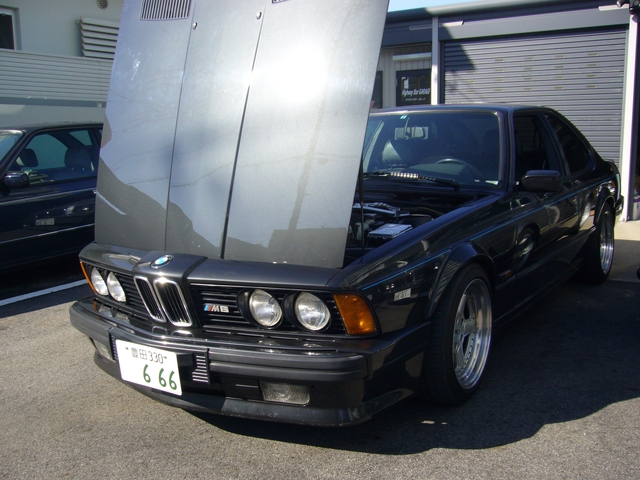

Mr. ブルーさんの '88 BMW M6 (E24) 後期型、


アーシングに不安がありましたので、

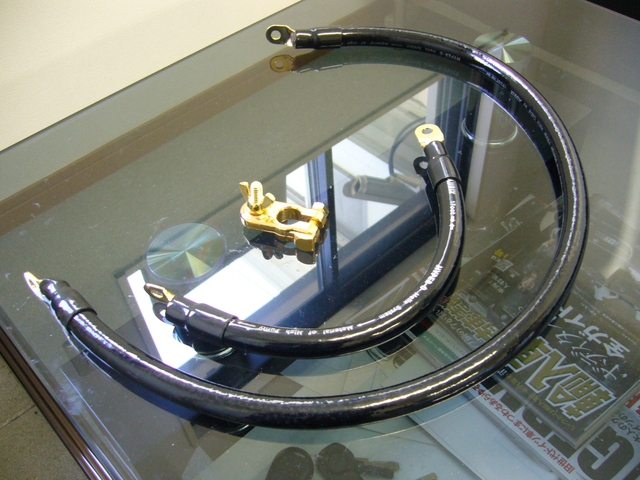

今回は、BMWアルピナ(ALPINA)用 ハイパフォーマンス・アーシングセット(パワーケーブルセット)を取付します。

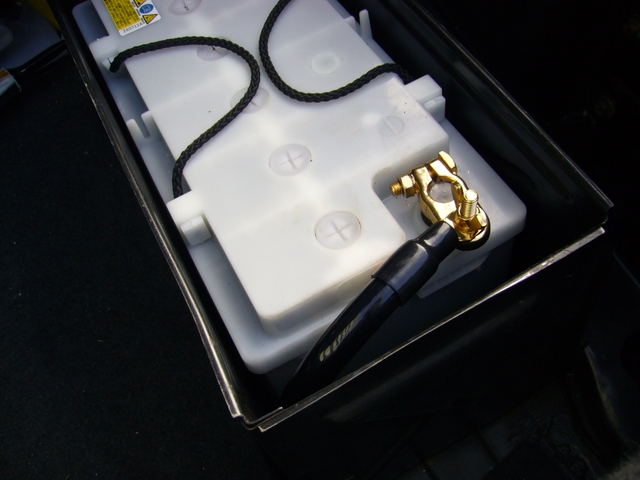

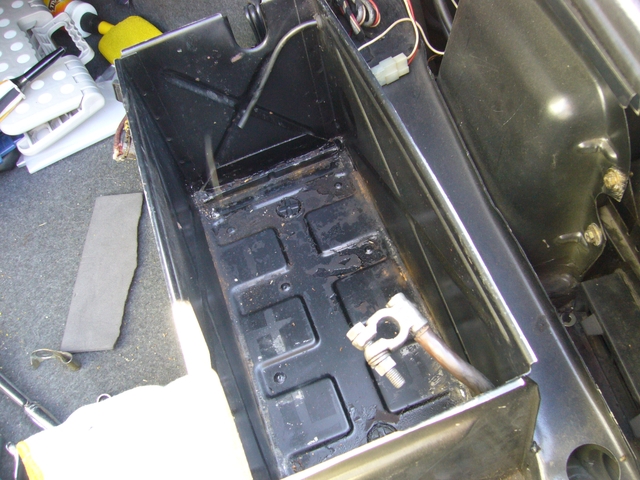

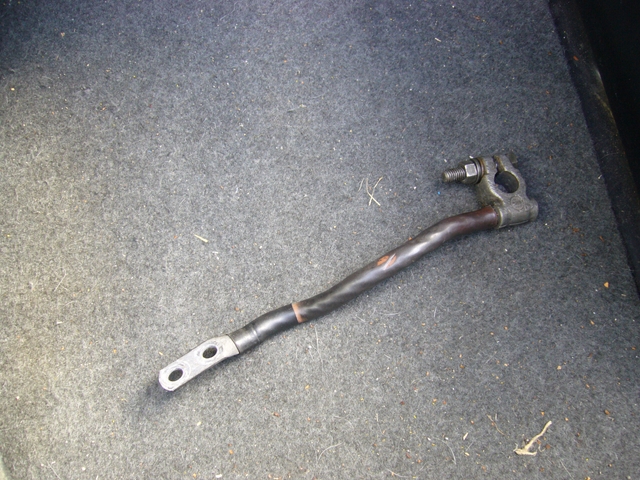

トランクのリアバッテリー・・・ バッテリーを外して、マイナスケーブルを外します。



マイナス金メッキターミナルやカバーにもクライオジェニック処理を施しています。

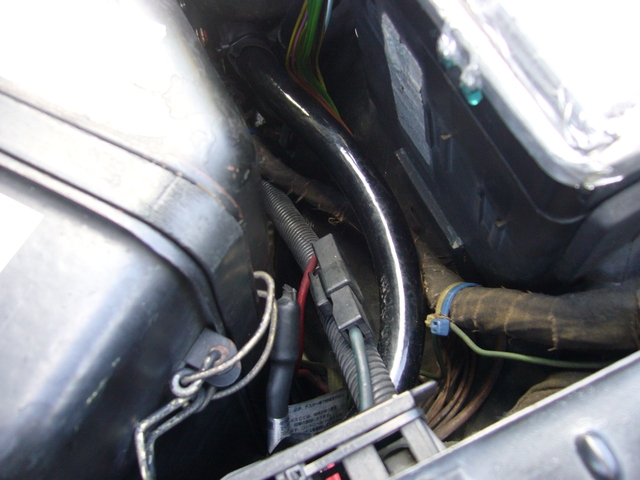

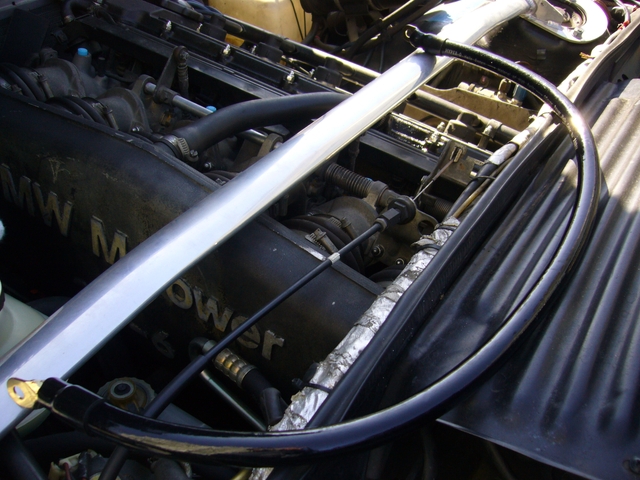

エンジンルーム・・・ エンジンブロックとボディーを繋ぎます。



施工後、間違いなくエンジン始動性能が向上して、吹き上がりも良くなりました。


アーシングが大事な訳が解ります。




'88 BMW M6 (E24) 後期型 ハイパフォーマンス・アーシングセット取付 でした。


13:56 投稿 :Ra-i-ra
